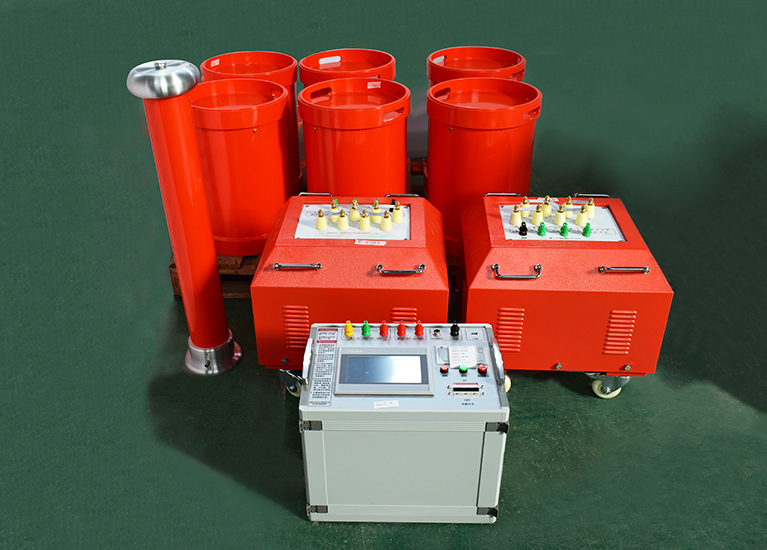

270kVA/270kV 變頻串聯諧振試驗裝置主要用于電力設備的交流耐壓試驗，尤其適用于大容量、高電壓的電力設備檢測。以下是其可開展的主要試驗類型及應用場景說明：
一、電纜線路耐壓試驗
應用場景：
適用于 10kV、35kV 等電壓等級的交聯聚乙烯（XLPE）電纜、油紙絕緣電纜等現場交接或預防性試驗。
優勢：
裝置輸出頻率可調節（通常 30-300Hz），滿足電纜等效電容大的特性，避免傳統工頻試驗設備體積龐大的問題。
通過串聯諧振原理，以較小的電源容量（270kVA）實現高電壓（270kV）輸出，降低試驗電源需求。
二、變壓器耐壓試驗
應用場景：
變壓器感應耐壓試驗：用于檢測變壓器繞組的主絕緣和縱絕緣（如匝間、層間絕緣）。
外施耐壓試驗：針對變壓器主絕緣（繞組對地、相間絕緣）的工頻耐壓測試。
注意事項：
需根據變壓器的電壓等級和容量調整諧振電感配置，確保試驗頻率符合標準（如 100-400Hz），避免鐵芯飽和。
三、GIS（氣體絕緣組合電器）耐壓試驗
應用場景：
適用于 220kV 及以下電壓等級的 GIS 設備現場交接試驗，檢測設備內部絕緣缺陷（如絕緣子裂紋、導體接觸不良）。
特點：
GIS 設備電容較小，裝置可通過串聯電抗器提升電感值，匹配諧振條件。
試驗電壓波形接近正弦波，減少對設備的容性損傷。
四、斷路器及隔離開關耐壓試驗
應用場景：
斷路器斷口間絕緣耐壓試驗（如 SF?斷路器）。
隔離開關主回路對地、相間絕緣耐壓試驗。
優勢：
裝置體積緊湊，便于在變電站現場移動，適配戶外設備的試驗需求。
五、發電機交流耐壓試驗
應用場景：
適用于中小型發電機定子繞組的交流耐壓試驗，檢測繞組絕緣受潮、老化或機械損傷。
頻率要求：
通常采用 40-300Hz 頻率范圍，符合發電機絕緣試驗標準，避免倍頻感應過電壓對繞組的損害。
調頻串聯諧振交流耐壓試驗設備主要是針對于變壓器、斷路器、開關、GIS系統、電纜、套管、絕緣子等設備進行交流耐壓試驗用的，其根據試驗需求的電壓等級不同，也分為不同的電容電壓級別，大家在選擇時需要充分考慮的。
湖北儀天成電力設備有限公司
2025年4月21日
