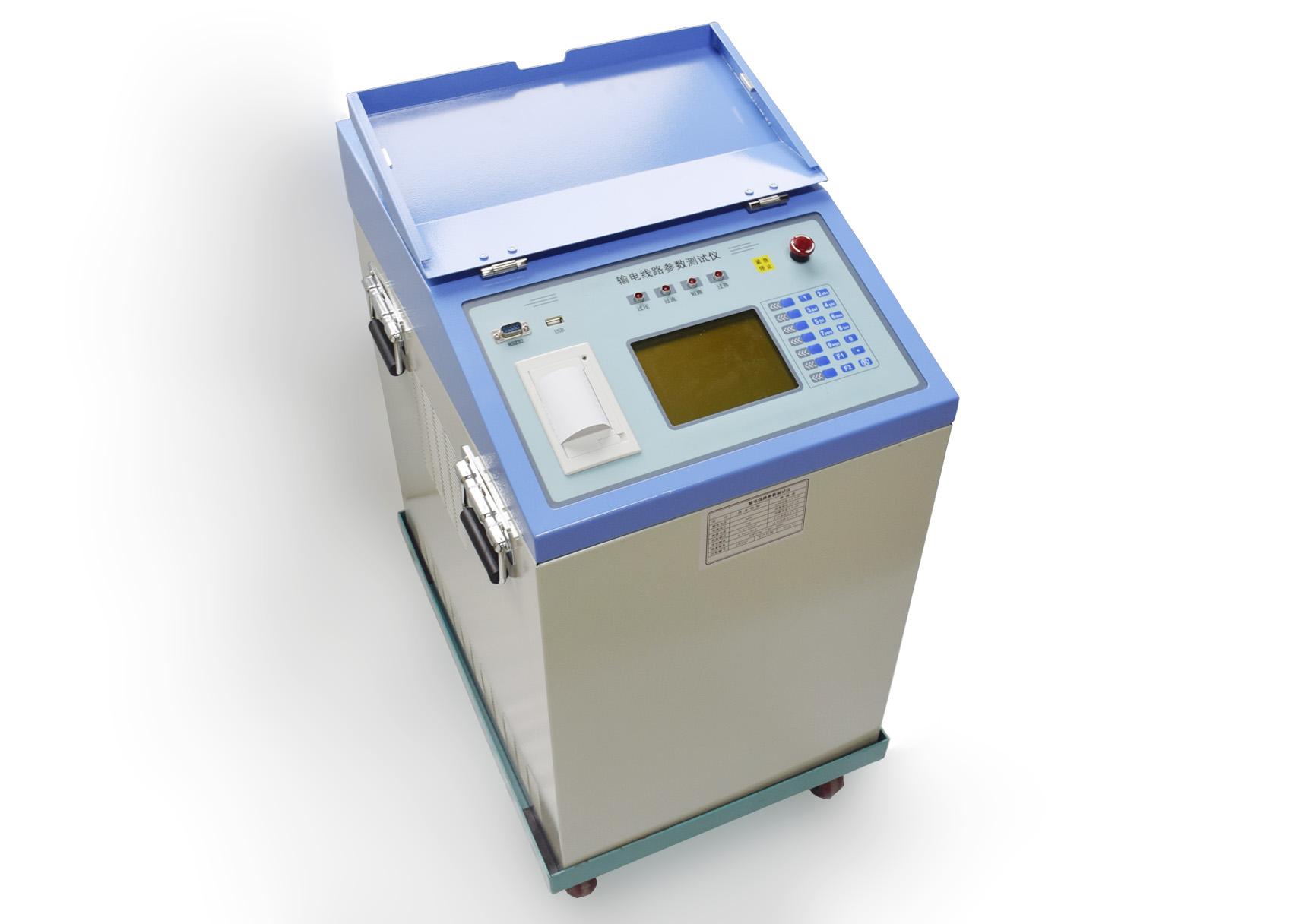

輸電線路是我們電力運輸的重要設施設備，因而確保其能夠正常進行供電輸電是極其重要的工作，輸電線路參數測試儀就是一款專門針對于輸電線進行相關參數測試分析的儀器，下面小編主要給大家敘述一下輸電線路參數測試儀主要功能及特點。
主要功能及特點敘述如下：
1. 除 D 型號外，其余型號的裝置均配備高內阻感應電壓測試附件。將該附件接入裝置測試通道后，能夠快速且準確地完成三相、二相輸電線路在末端開路情況下的靜電感應電壓及相位角度測量。
2. 此裝置可實現三相、二相輸電線路在末端短路接地狀況下，對被測線路各相工頻電磁感應電壓、工頻干擾電流、相位角度以及零序工頻干擾電流的測量。
3. 該裝置能夠對三相、二相輸電線路（包括直流輸電線路及直流接地極線路）的正序阻抗、零序阻抗、正序電容、零序電容等參數進行自動測試。線路測試首端的接線倒換全部在裝置內部自動完成。只需對三相、二相線路首端進行一次接線，末端進行一次接線調整（接地或懸空），即可完成所有測試項目，極大地提高了現場測試工作效率。
4. 在裝置內部加裝了三相大電流繼電器，可自動控制被測試線路三相、二相首端線路側的接地操作。同時，配合正序、零序測試接線的變換和信號采集，在測試過程中無需任何人工倒換首端測試接線，避免了因改換接線時線路感應電壓對試驗人員造成傷害，保障了儀器設備的安全。
5. 擁有 8 路各自獨立量程的電壓、電流測量通道，確保了對多回同桿或平行線路回路之間的零序互阻抗和零序耦合電容的準確測試。同時，能夠測試出因互感引起的單相不平衡度和耦合引起的電壓不對稱度，為調度部門調整線路保護整定參數提供了便利。
6. 該裝置抗干擾能力極強。內置的工頻干擾抑制裝置，在被測線路首末兩端接地后，即使被測線路上的工頻干擾電流處于 20A～100A 的條件下，也能正常進行線路參數測試。其抗干擾的原理是將裝置的隔離變壓器進行特殊設計，并輔以感應電壓抑制模塊，使線路上的干擾電壓對地形成低阻泄放通道。
輸電線路工頻參數測試儀可涵蓋各類電力輸電線路在參數測量前試驗項目和工頻參數測量項目中所要求全部?jì)热?，是我們電力輸電線路檢測的好幫手。
湖北儀天成電力設備有限公司
2024年12月16日
